Bombas Verticales en Línea Armstrong Modelo 4300
La Serie 4300 es el mejor diseño de bombas HVAC comerciales disponibles desde 1969, este modelo es un modelo para agua limpia, estas bombas son montadas en tuberías ó bombas de final de linea, están diseñadas para ahorrar espacio , tener una alta eficiencia operativa y una larga vida útil. Motores desde 1200rpm, 1800rpm y 3600rpm. Temperaturas de hasta 150ºC. Tamaños de 1.5” a 20” y estan fabricadas la carcasa y el impulsor pueden ser de de hierro fundido ASTM A48 Clase 30, hierro dúctil fundido ASTM A536 grado 65-45-12 o bronce.
Aplicaciones
- Bombeo de (Agua glicol)
- Bombeo HVAV
- Bombeo industrial ligero
Especificaciones Técnicas
| Tamaños | Ficha técnica |
|---|---|
| 1.5 x 1.5 x 6 | Ver |
| 2 x 2 x 6 | Ver |
| 3 x 3 x 6 | Ver |
| 4 x 4 x 6 | Ver |
| 6 x 6x 6 | Ver |
| 1.5 x 1.5 x 8 | Ver |
| 2x 2 x 8 | Ver |
| 3 x 3 x 8 | Ver |
| 4 x 4 x 8 | Ver |
| 5 x 5 x 8 | Ver |
| 6 x 6 x 8 | Ver |
| 8 x 8 x 8 | Ver |
| 2 x 2 x 10 | Ver |
| 3 x 3 x 10 | Ver |
| 4 x 4 x 10 | Ver |
| 6 x 6 x 10 | Ver |
| 8 x 8 x 10 | Ver |
| 4 x 4 x 11.5 | Ver |
| 5 x 5 x 11.5 | Ver |
| 6 x 6 x 11.5 | Ver |
| 8 x 8 x 11.5 | Ver |
| 3 x 3 x 13 | Ver |
| 4 x 4 x 13 | Ver |
| 4 x 4 x 13L | Ver |
| 5 x 5 x 13 | Ver |
| 5 x 5 x 13H | Ver |
| 6 x 6 x 13 | Ver |
| 6 x 6 x 13H | Ver |
| 8 x 8 x 13 | Ver |
| 10 x 10 x 13 | Ver |
| 12 x 12 x 13 | Ver |
| 14 x 14 x 15 | Ver |
| 16 x 16 x 15 | Ver |
| 12 x 12 x 17 | Ver |
| 16 x 16 x 19 | Ver |
| 20x 20 x 19 | Ver |
| 3 x 3 x 6B | Ver |
| 4 x 4 x 6C | Ver |
| 5 x 5 x 6 | Ver |

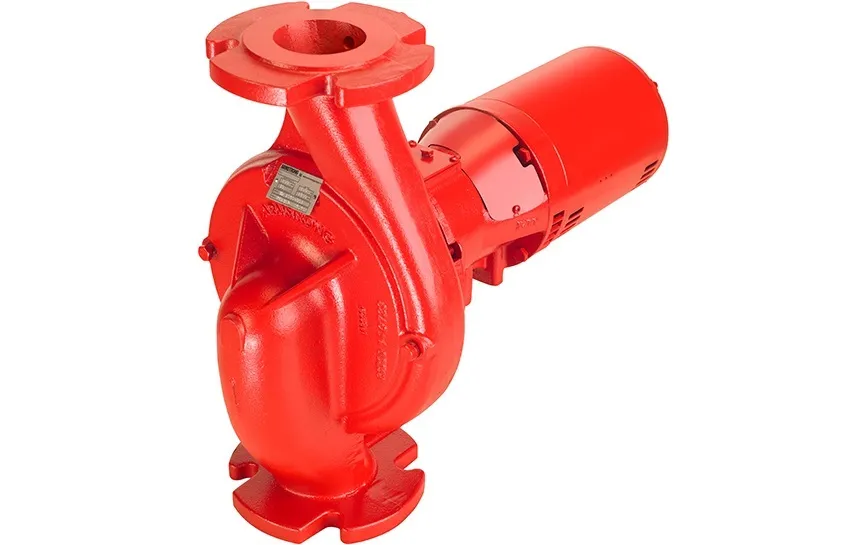

Circuladores en Línea 1050-1060
Los circuladores en línea Modelo 1050 y 1060 de Armstrong son fabricados para trabajo continuo y en materiales como la voluta de hierro fundido y bronce sin plomo. Rango de trabajo: Gasto hasta 250 GPM ; carga hasta 16 metros. y temperaturas máximas de bombeo de 107º C. a una presión máx de 175 PSI. Y van desde los ¼ hp hasta 3hp.
Aplicaciones
- Calefacción residencial
- Calefacción industrial
- Recirculación de agua fría y caliente
- Distribución de agua potable
- Servicio industrial en general
Especificaciones Técnicas
| Serie | Tamaño | HP | Fase/Volts |
|---|---|---|---|
| 1050 | 1” | 1/4 | 1 F/115 volts |
| 1050 | 1” | 1/3 | 1 F/115 volts |
| 1050 | 1” ¼” | 1/4 | 1F/115 volts |
| 1050 | 1” ¼” | 1/3 | 1F/ 116 volts |
| 1050 | 1” ¼” | ½ | 1F/115-230 ó 3 F/220-440 |
| 1050 | 1.5” | 1/4 | 1F/115 volts |
| 1050 | 1.5” | 1/3 | 1F/115 volts |
| 1050 | 1.5” | ½ | 1F/115-230 ó 3 F/220-440 |
| 1050 | 1.5” | ¾ | 1F/115-230 ó 3 F/220-440 |
| 1060 | 1.5” | ½ | 1F/115-230 ó 3 F/220-440 |
| 1060 | 1.5” | ¾ | 1F/115-230 ó 3 F/220-440 |
| 1060 | 1.5” | 1 | 1F/115-230 ó 3 F/220-440 |
| 1060 | 1.5” | 1.25 | 1F/115-230 ó 3 F/220-440 |
| 1060 | 2” | ½ | 1F/115-230 ó 3 F/220-440 |
| 1060 | 2” | 3/4 | 1F/115-230 ó 3 F/220-440 |
| 1060 | 2” | 1 | 1F/115-230 ó 3 F/220-440 |
| 1060 | 2” | 1.5 | 1F/115-230 ó 3 F/220-440 |
| 1060 | 2” | 2 | 3F/220-440 |
| 1060 | 3” | 1 | 1F/115-230 ó 3 F/220-440 |
| 1060 | 3” | 1 1/2 | 1F/115-230 ó 3 F/220-440 |
| 1060 | 3” | 2 | 3F/220-440 |
| 1060 | 3” | 3 | 3/220-440 |

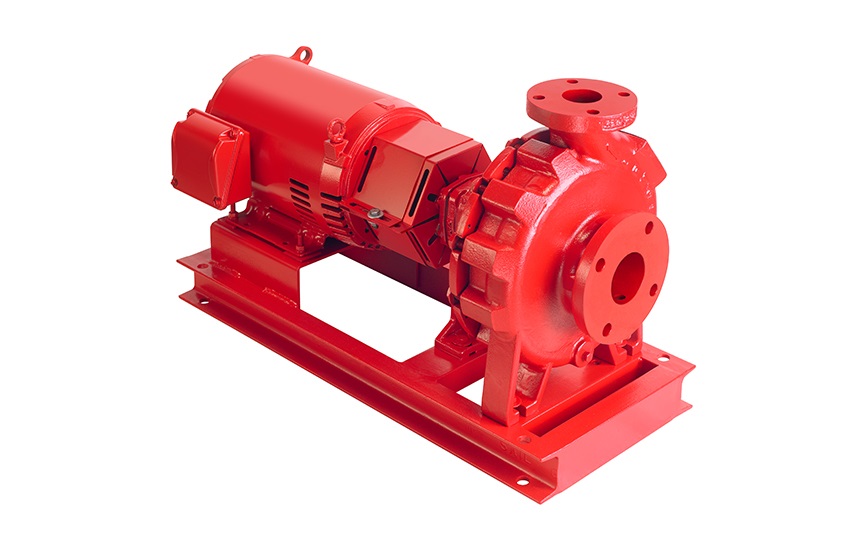

Bomba Centrífuga tipo End Suction Montada en Base Serie 4030
Esta bomba centrifuga horizontal es sumamente robusta y esta diseñadapara darle mantenimiento de por vida. Es una bomba de final de linea o en inglés end suction, su carcasa es autoventilada para evitar que el aire se quede atrapado. Los materiales de la carcasa o del impulsor son hierro fundido, hierro dúctil ó bronce, lo que las hace muy duraderas. Los tamaños van desde 1” hasta 8” con caudales de Flujo de hasta 5000 gpm (315 L/s); hasta 600 pies (180 m) de altura a una temperatura máxima de hasta 121º C.
Aplicaciones
- HVAC
- Bombeo de procesos
- Agua tradada
Especificaciones Técnicas
| Serie | Tamaños | Ficha Técnica |
|---|---|---|
| Serie 4030 | 1.5 X 1 X 6 | Ver |
| Serie 4030 | 1.5 X 1 X 8 | Ver |
| Serie 4030 | 10 X 8 X 13 | Ver |
| Serie 4030 | 10 X 8 X 15 | Ver |
| Serie 4030 | 2 X 1 X 10 | Ver |
| Serie 4030 | 3 X 1.5 X 10 | Ver |
| Serie 4030 | 3 X 1.5 X 13 | Ver |
| Serie 4030 | 3 X 1.5 X 6 | Ver |
| Serie 4030 | 3 X 1.5 X 8 | Ver |
| Serie 4030 | 3 X 2 X 10 | Ver |
| Serie 4030 | 3 X 2 X 13 | Ver |
| Serie 4030 | 3 X 2 X 6 | Ver |
| Serie 4030 | 3 X 2.5 X 10 | Ver |
| Serie 4030 | 3 X 2.5 X 6 | Ver |
| Serie 4030 | 3 X 2.5 X 8 | Ver |
| Serie 4030 | 4 X 3 X 10 | Ver |
| Serie 4030 | 4 X 3 X 11.5 | Ver |
| Serie 4030 | 4 X 3 X 13 | Ver |
| Serie 4030 | 4 X 3 X 13L | Ver |
| Serie 4030 | 4 X 3 X 6 | Ver |
| Serie 4030 | 4 X 3 X 8 | Ver |
| Serie 4030 | 5 X 4 X 10 | Ver |
| Serie 4030 | 5 X 4 X 11.5 | Ver |
| Serie 4030 | 5 X 4 X 8 | Ver |
| Serie 4030 | 6 X 4 X 13 | Ver |
| Serie 4030 | 6 X 4 X 13H | Ver |
| Serie 4030 | 6 X 4 X 8 | Ver |
| Serie 4030 | 6 X 5 X 10 | Ver |
| Serie 4030 | 6 X 5 X 11.5 | Ver |
| Serie 4030 | 6 X 5 X 13 | Ver |
| Serie 4030 | 6 X 5 X 13H | Ver |
| Serie 4030 | 6 X 6 X 6 | Ver |
| Serie 4030 | 8 X 6 X 10 | Ver |
| Serie 4030 | 8 X 6 X 11.5 | Ver | Serie 4030 | 8 X 6 X 13 | Ver | Serie 4030 | 8 X 6 X 15 | Ver |
| Serie 4030 | 8 X 8 X 8 | Ver |

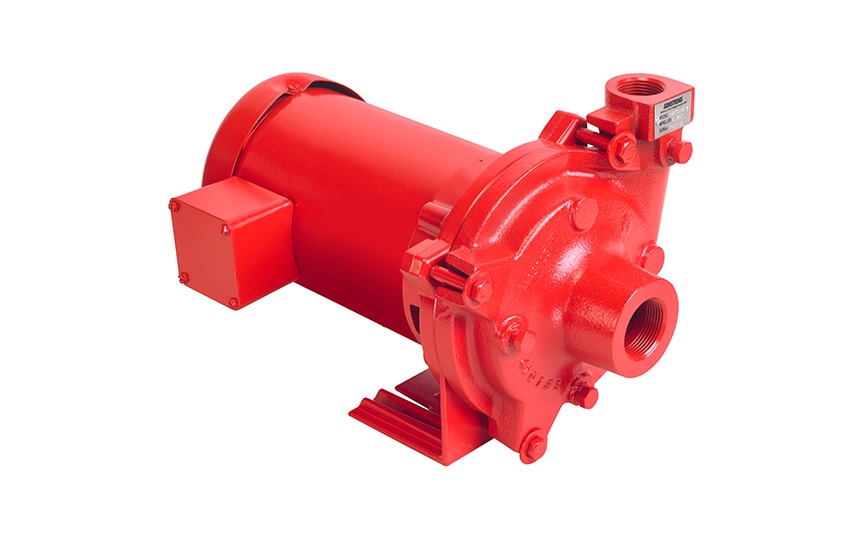

Bomba Centrífuga Horizontal Acoplada Directamente a Motor Serie 4270
La serie 4270 de Armstrong son diseñadas para una larga vida y trabajo continuo. El material de fabricación de la carcasa es hierro fundido y el impulsor puede ordenarse en bronce o en resina de polieterimida ULTEM el sello es tipo 21. El rango de trabajo va desde 3600 GPM (227 L/s) a 40 metros. Las condiciones máximas de operación son de 135º C a 150 psi. Estas bombas vienen en motores con armazón de aluminio en 1800 ó a 3600 rpm.
Capacidades de 1/3 de hp -5hp Medidas: Disponibles en diámetros de 1 ¼”x 1” 1 1/2”x 1/1/4” y 2” x 1/1/2”
Aplicaciones
- Torres de enfriamientos
- HVAC
- Proposito generales
Especificaciones Técnicas
| Modelo | Succión y Descarga | HP | RPM |
|---|---|---|---|
| 4270 | 1.5”X 1.25” ó de 2” x 1.5” | 1/3 | 1800 |
| 4270 | 1.5”x 1.25” ó de 2” x 1.5” | ½ | 1800 |
Series 42ST
| Modelo | Succión | Descarga | Tamaño de impulsor | HP | RPM |
|---|---|---|---|---|---|
| 702** | 1.25 (31) | 1 (25) | 3.5 (88) | ¾ | 3600 |
| 704** | 1.25 (31) | 1 (25) | 4(109) | 1 | 3600 |
| 705** | 1.25 (31) | 1 (25) | 4.5 (121) | 1½ | 3600 |
| 706** | 1.5 (38) | 1.25 (31) | 4.5 (121) | 2 | 3600 |
| 707** | 2 (50) | 1.5 (38) | 4 (100) | 1½ | 3600 |
| 709T | 2 (50) | 1.5 (38) | 4.375 (109) | 2 | 3600 |
| 710T | 2 (50) | 1.5 (38) | 5 (125) | 3 | 3600 |
**Añade el sufijo S para ordenar bombas de 60hz 1 fase 115 volts Añade el sufijo T para ordenar bombas de 60hz 3 fases 220/450 volts

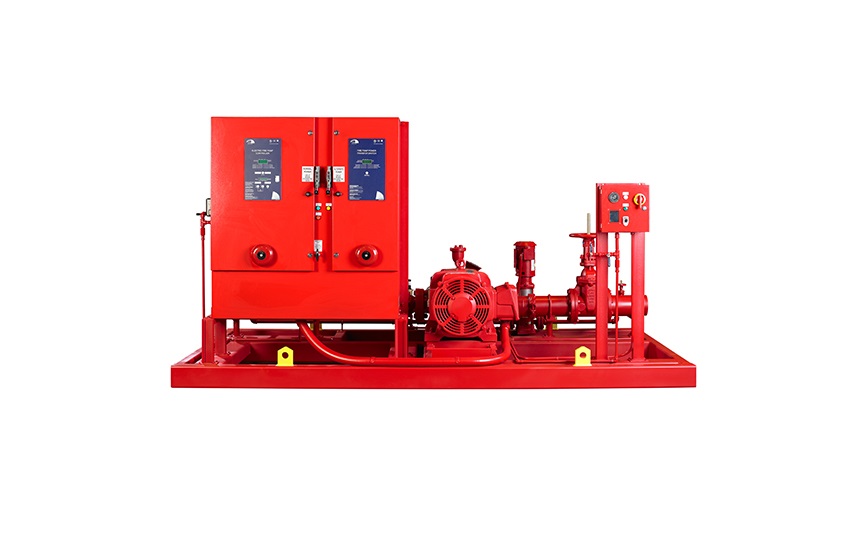

Sistemas Contra Incendios Armados Armstrong
Los sistemas contraincendios de Armstrong son sistemas que cumplen las recomendaciones de la NFPA (National Fire Production Association) apartado 20 NFPA 20 y con los requerimientos de UL /FM. Opcionalmente se pueden ordenar con bomba jockey, controlador de bomba jockey, circuito de medidor de flujo, válvulas de alivio y tanque de combustible diesel.
Aplicaciones
- Protección contra incendios en edificios
- Naves industriales
- Fabricas
- Gaseras
Capacidades desde 500- 3000 GPM
Rango de aplicaciones del FirePak VIL
- Conexión: Hasta 8”
- Potencia: Hasta 150” hp
- Presión: Hasta 200” psi
- Flujo: Hasta 1500 GPM
Rango de aplicaciones del FirePak HSC
- Conexión: Hasta 12”
- Potencia: Hasta 250 hp
- Presión: Hasta 250 psi
- Flujo: Hasta 3000 GPM
