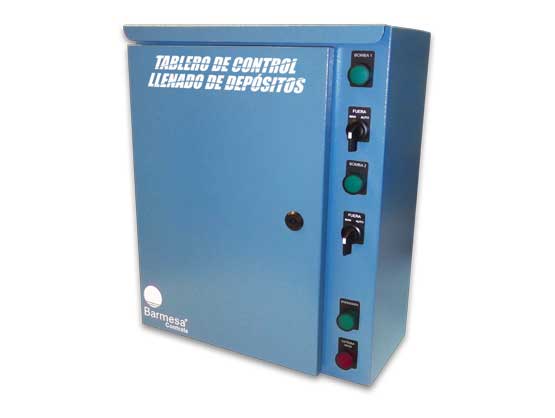

Estos tableros controlan la operación automática de 1 a 4 bombas. alternándolas y simultaneándolas por medio de un control inteligente para mantener el nivel de agua en el tinaco dentro del rango deseado, ajustado por el nivel de las peras de nivel.

• Sobrecarga
• Cortocircuito
• Ciclo corto
• Bajo nivel de agua en la cisterna
• Electrodos
• Guardamotores tripolares como seccionadores en potencias de 1-10 HP @ 220V y 1-20 HP @ 440V. 4
• Mini-interruptores monopolares termomagnéticos para protección del cableado de control.
• Interruptores termomagnéticos tripolares como seccionadores de 15 HP en adelante 10 kA
• PLC para control de alternador/simultaneado de 1 hasta 4 bombas (con indicadores led)
• Gabinete metálico IP55 y acabado en pintura horneada azul.

• Protección por falla de fase
• Arrancador suave

Aplicaciones

• Sistemas para mantener el nivel de agua en una o varias cisternas.

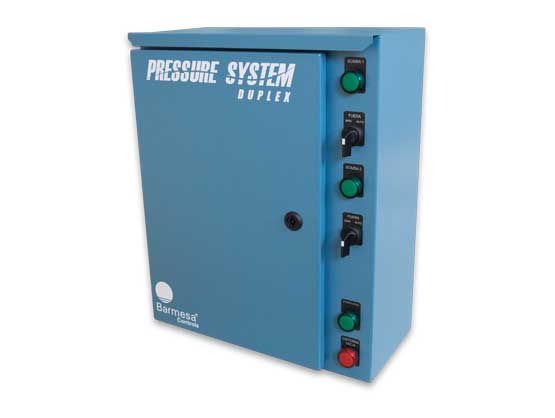

Los Tablero de Control para Sistemas Hidroneumáticos se utiliza para mantener presurizada una red hidráulica en un rango de presión predeterminada, y opera en conjunto con el tanque precargado e interruptores de presión, mismos que deberán estar previamente conectados en la red hidráulica. Existen tableros para 2, 3, y 4 bombas. Además, cuentan con la función de alternar y simultanear bombas por medio del control inteligente PLC de última tecnología, con la finalidad de que tengan un desgaste uniforme y prolonguen así el tiempo de vida útil de los equipos.

Protecciones y Equipos incluidos:

• Sobrecarga
• Cortocircuito
• Ciclo corto
• Bajo nivel de agua
• PLC para control de alternador/simultaneado de 1 hasta 4 bombas (con indicadores led).
• Guardamotores tripolares como seccionadores en potencias de 1-10 HP @ 220V y 1-20 HP @ 440V
• Contactores tripolares del tipo magnético (arranque a tensión plena).
• Mini-interruptores monopolares termomagnéticos para protección del cableado de control.
• Gabinete metálico IP55 y acabado en pintura horneada azul.
• Bloqueo automático de bomba cuando el selector se coloca en Fuera (no requiere volver a configurar).
• Indicadores piloto tipo led para bomba en operación (uno por bomba), para equipo energizado y otro para cárcamo lleno.

• Arrancadores suave
• Protección contra bajo voltaje y falla de fase

Aplicaciones

• Sistemas para mantener el nivel de agua en una o varias cisternas.

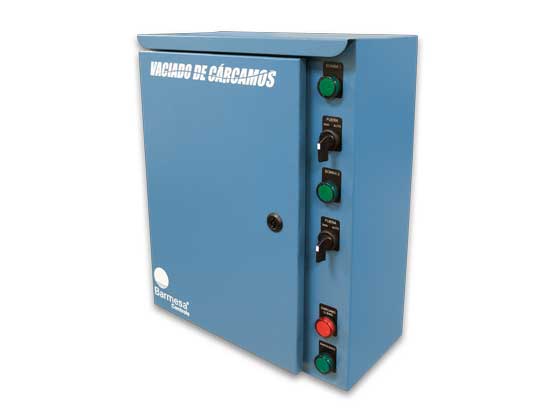

Los Tableros para vaciado de Cárcamos se utiliza en sistemas donde se requiere mantener vacío un depósito de aguas negras. Este tablero trabaja en conjunto con las bombas sumergibles y peras de nivel, las cuales se colocan dentro del cárcamo de manera escalonada para garantizar un buen nivel del líquido. Estos tableros controlan la operación automática de 1 a 4 bombas.

Protecciones y Equipos incluidos:

• Sobrecarga
• Cortocircuito
• Contactores tripolares del tipo magnético (arranque a tensión plena).
• Interruptores termomagnéticos tripolares como seccionadores de 15 HP en adelante 10 k .
• Mini-interruptores monopolares termomagnéticos para protección del cableado de control.
• Guardamotores tripolares como seccionadores en potencias de 1-10 HP @ 220V y 1-20 HP @ 440V.
• Cuenta además con la función de alternar y simultanear las bombas por medio del control inteligente PLC de última tecnología, con la finalidad de que tengan un desgaste uniforme y prolonguen así el tiempo de vida útil de los equipos.
• Gabinete metálico IP55 y acabado en pintura horneada azul.
• Indicadores piloto tipo led para bomba en operación (uno por bomba), para equipo energizado y para cisterna vacía.

• Protección contra falla de fase
• Arrancador suave
• Detector de fuga en el sello y alta temperatura
• Alarma visual y sonora de alto nivel en el cárcamo

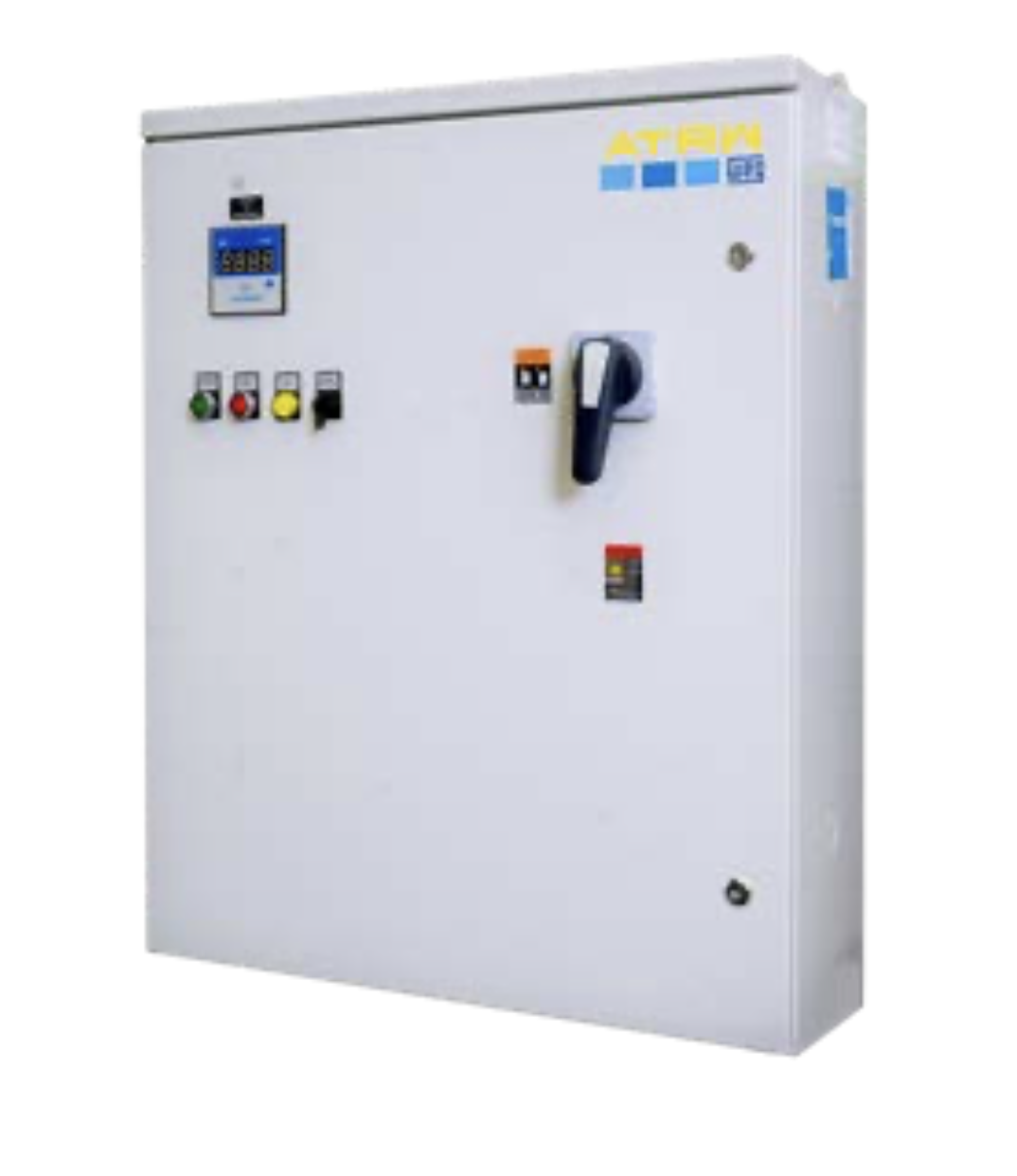

Estos arrancadores a tensión reducida por autotransformador están diseñados para reducir la tensión del motor, en consecuencia, reducen la corriente de arranque y el torque de arranque, al limitar la tensión se evitarán fluctuaciones perjudiciales para el motor. El ajuste de fabrica el auto transformador es de 65%. Modelos en 480 o 240 V c.a.

Protecciones y Equipos incluidos:

• Cortocircuito
• Sobrecarga del motor
• Subtension y sobretensión
• Falta de fase
• Desbalance entre fases
• Robusto gabinete NEMA 1, con soportes para fijación en pared que no requieren perforación para montaje
• Interruptor termomagnético principal
• Contactor principal para tensión plena.
• Relevador de sobrecarga bimetálico
• Temporalizador (1-10 segundos)
• Relevador de monitoreo de sub y sobretensión trifásica
• Protección térmica por termistor para el Autotransformador.
• Botón iluminado (Inactivo / Arranque)
• Botón iluminado (Activo / Paro)
• Botón iluminado (Falla / Reset)
• Manopla rotativa
• Voltímetro digital

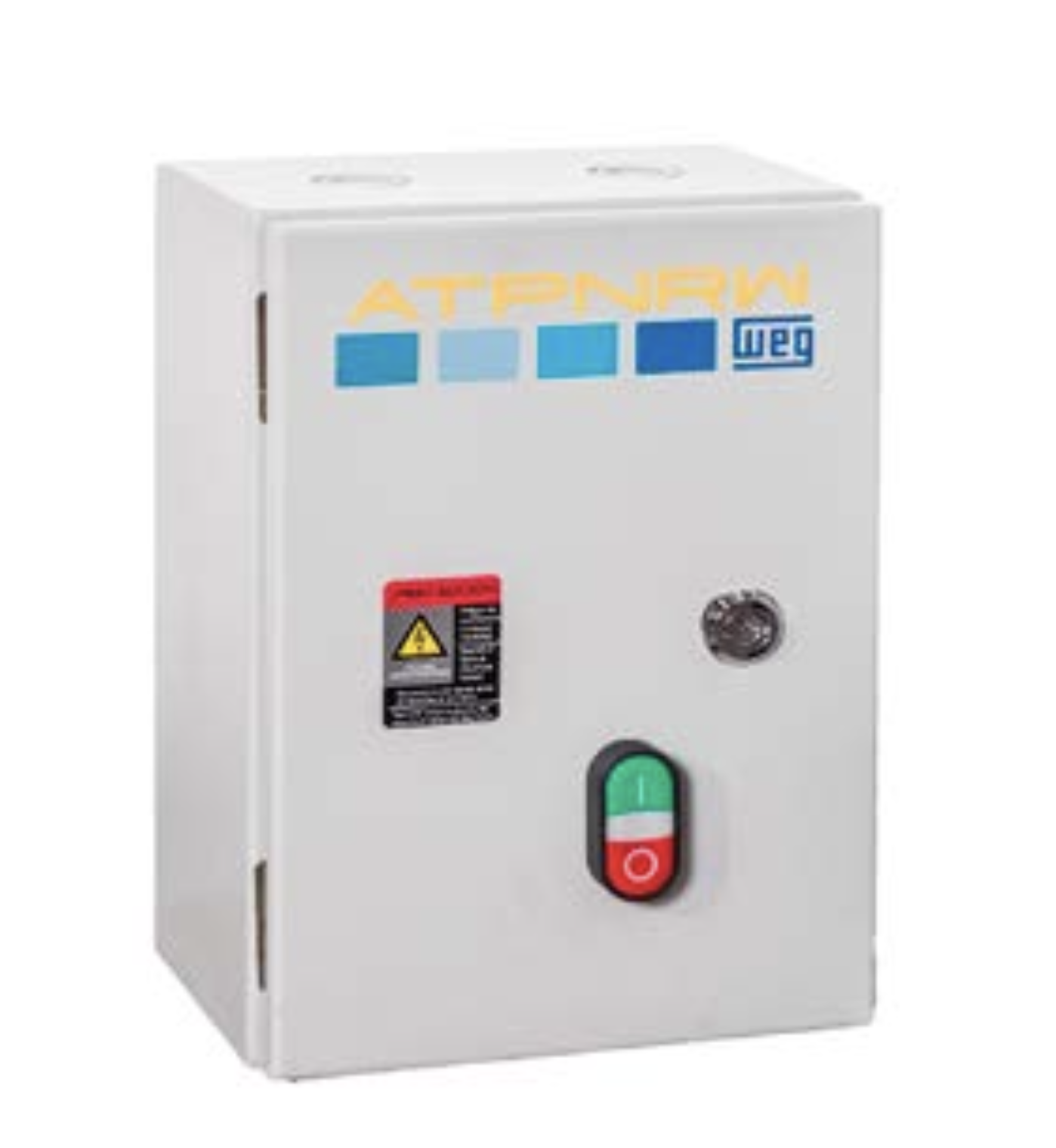

Los arrancadores a tensión plena son una solución económica que permite que su motor este protegido durante el arranque y la operación. Esta línea está equipada, con componentes sobredimensionados para atender corrientes superiores a las de los motores convencionales. Modelos en 440 o 220 V c.a.

Protecciones y Equipos incluidos:

• Cortocircuito
• Sobrecarga en el motor
• Gabinete metálico, robusto, NEMA 1

Aplicaciones

• Bombeo en general
• Tortilladoras
• Compresores
• Ventiladores
• Extractores

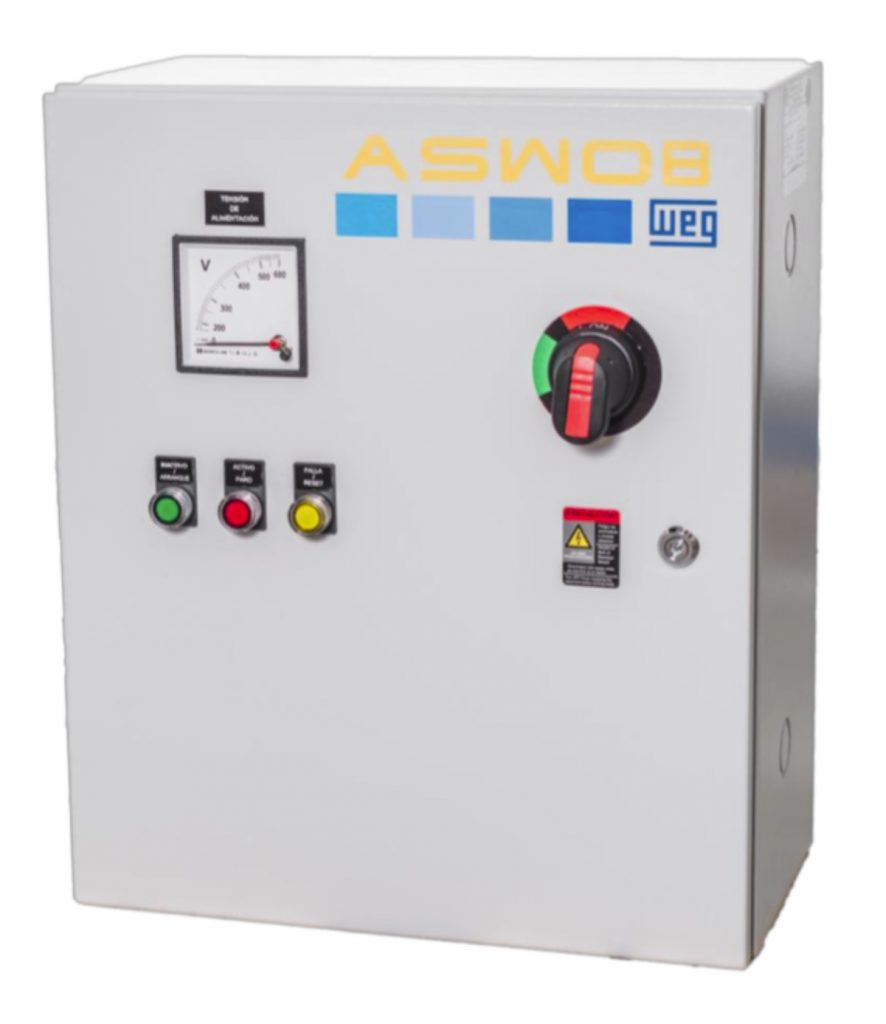

Los arrancadores suaves están diseñados para suministrar excelente performance en el arranque y parada de motores, con una excelente relación costo-calidad-beneficio. Tiene control sobre dos fases del motor, bypass incorporado y todas las protecciones para el motor eléctrico. Posee control DSP (Digital Signal Processor) para rápido procesamiento de señales en tiempo real, así como un relé térmico electrónico de fácil ajuste, permitiendo simplificar las actividades cotidianas de puesta en marcha y operación.

Protecciones y Equipos incluidos:

• Gabinete robusto NEMA 1, montaje en pared
• Interruptor termomagnético principal
• Arrancador suave modelo SSW08 con bypass incorporado
• Contactor de fuerza para aumentar seguridad
• Transformador de control
• Falta de fase, tanto en la alimentación como en el motor
• Rotor bloqueado
• Sobrecarga en el motor
• Sobre y subcorriente en el motor
• Secuencia de fases
• Desbalance de tensión y corriente
• Falla interna, etc.
• Botón iluminado (Inactivo / Arranque)
• Botón iluminado (Activo / Paro)
• Botón iluminado (Falla / Reset)
• Manopla rotativa
• Voltímetro digital

Aplicaciones

• Bombas centrifugas
• Ventiladores de inercia moderada
• Compresores de tornillo
• Compresores de aire
• Sierras para corte de madera
• Extractores
• Pequeños molinos
