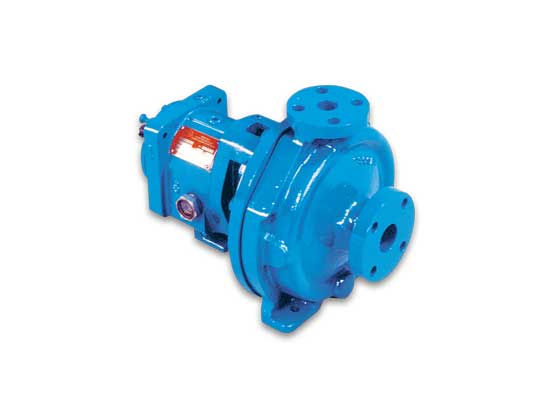

Bomba Centrífugas de Proceso ANSI de la Serie 911S

Series 911S
Ficha Técnica

La serie 911S es la línea más pequeña de las bombas ANSI de Mann. Los tamaños son desde 1” x 1.5” hasta 1.5” x 3. Cargas de hasta 300 pies, capacidad de hasta 350 GPM. Temperaturas de bombeo de hasta 177°C. Motores de 1750 y 3500 RPM y la bomba esta maquinada para ensamblar motores con brida “C”.

Existen distintos materiales de fabricación como hierro dúctil, acero inoxidable, alloy 20, CD4Mcu,Monel y Hastelloy B & C etc . El impulsor es totalmente abierto y disponible en varios materiales de fabricación, su diseño es reconocido como el mejor en la industria petroquímica; ya sea para manejo de sólidos, materiales fibrosos, y fluidos corrosivos y abrasivos. . Disponibles varios tipos de sello mecánico de acuerdo a la aplicación. Además todos sus componentes son intercambiables con otras bombas ANSI existentes en el mercado.

Aplicaciones

  • Automotriz
  • Industria alimentaria
  • Textil
  • Petroquímica
  • Farmaceutica
  • Química
  • Papelera
  • Industria en general

Especificaciones Técnicas de la Serie 911S- 3500 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
1 x 1.5-6 1.5 a 7.5 130 GPM 275 PSIG 385 PSIG
1.5 x 3-6 3 a 10 250 GPM 275 PSIG 385 PSIG
2 x 3-6 5 a 15 420 GPM 275 PSIG 385 PSIG
1 x 1.5-8 5 a 20 185 GPM 275 PSIG 385 PSIG
1.5 x 3-8 5 a 25 280 GPM 275 PSIG 385 PSIG

Especificaciones Técnicas de la Serie 911S – 1750 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
1 x 1.5-6 0.5 a 1 70 GPM 275 PSIG 385 PSIG
1.5 x 3-6 0.75 a 1.5 120 GPM 275 PSIG 385 PSIG
2 x 3-6 0.75 a 2 210 GPM 275 PSIG 385 PSIG
1 x 1.5-8 0.75 a 3 110 GPM 275 PSIG 385 PSIG
1.5 x 3-8 0.75 a 3 145 GPM 275 PSIG 385 PSIG

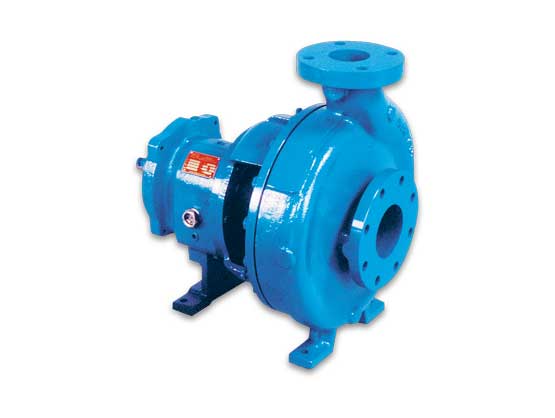

Bombas Centrífugas de Proceso ANSI de la Serie 911M

Series 911M
Ficha Técnica

La serie 911M es una bomba mediana que cuenta 15 modelos disponibles. Tamaños desde 1” x 2” hasta 4” x 6” Cargas de hasta 700 pies, capacidad de hasta 1400 GPM. Presiones de hasta 285 PSIG. Temperaturas máximas de bombeo de hasta 177º C. Motores de 1150, 1750 y 3500 RPM. Máximo BHP de 122 HP . Impulsor totalmente abierto y altamente eficiente ya que elimina recirculaciones sus venas posteriores reducen las perdidas hidráulicas y la presión en la cámara de sello.

Aplicaciones

  • Industria automotriz
  • Industria alimenticia
  • Torres de enfriamiento
  • Pulpa y papel
  • Industria petroquímica
  • Industria farmacéutica

Especificaciones Técnicas de la Serie 911M y 911L – 3500 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
3 x 4-7 10 a 30 550 GPM 275 PSIG 385 PSIG
2 x 3-8 10 a 30 330 GPM 275 PSIG 385 PSIG
3 x 4-8G 10 a 60 850 GPM 275 PSIG 385 PSIG
1 x 2-10 5 a 30 150 GPM 275 PSIG 385 PSIG
1½ x 3-10 10 a 50 350 GPM 275 PSIG 385 PSIG
2 x 3-10 15 a 75 560 GPM 275 PSIG 385 PSIG
3 x 4-10 20 a 100 850 GPM 275 PSIG 385 PSIG
1½ x 3-13 40 a 150 640 GPM 275 PSIG 385 PSIG
2 x 3 -13 50 a 200 950 GPM 275 PSIG 385 PSIG
3 x 4-13 50 a 150 1250 GPM 275 PSIG 385 PSIG

Especificaciones Técnicas de la Serie 911M y 911L – 1750 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
3 x 4-7 1.5 a 5 280 GPM 275 PSIG 385 PSIG
2 x 3-8 1.5 a 5 200 GPM 275 PSIG 385 PSIG
3 x 4-8 3 a 10 620 GPM 275 PSIG 385 PSIG
3 x 4-8G 2 a 7.5 450 GPM 275 PSIG 385 PSIG
1 x 2-10 1.5 a 5 90 GPM 275 PSIG 385 PSIG
1½ x 3-10 1.5 a 5 180 GPM 275 PSIG 385 PSIG
2 x 3-10 3 a 10 280 GPM 275 PSIG 385 PSIG
3 x 4-10 2 a 10 420 GPM 275 PSIG 385 PSIG
3 x 4-10H 3 a 20 750 GPM 275 PSIG 385 PSIG
4 x 6-10 15 a 30 1300 GPM 275 PSIG 385 PSIG
4 x 6-10H 15 a 30 1350 GPM 275 PSIG 385 PSIG
1½ x 3-13 5 a 20 350 GPM 275 PSIG 385 PSIG
2 x 3 -13 7.5 a 20 450 GPM 275 PSIG 385 PSIG
3 x 4-13 15 a 40 800 GPM 275 PSIG 385 PSIG
4 x 6-13 20 a 50 1400 GPM 275 PSIG 385 PSIG

Especificaciones Técnicas de la Serie 911M y 911L – 1150 RPM:

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
3 x 4-8 1.5 a 3 420 GPM 275 PSIG 385 PSIG
3 x 4-10H 2 a 5 500 GPM 275 PSIG 385 PSIG
4 x 6-10 5 a 10 750 GPM 275 PSIG 385 PSIG
4 x 6-10H 5 a 10 850 GPM 275 PSIG 385 PSIG
4 x 6-13 5 a 15 950 GPM 275 PSIG 385 PSIG

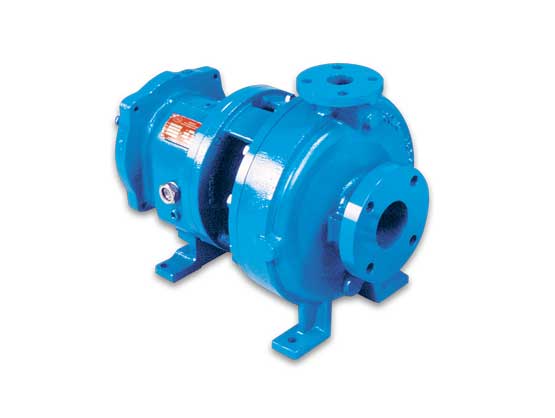

Bombas Centrífugas de Proceso ANSI de la Serie 911L

Series 911L
Ficha Técnica

La serie 911l es una bomba grande, esta cuenta con 11 modelos disponibles. Tamaños desde 1” x 2” hasta 4” x 6” Cargas de hasta 700 pies, capacidad de hasta 1400 GPM. Presiones de hasta 285 PSIG. Temperaturas máximas de bombeo de hasta 177º C. Motores de 1150, 1750 y 3500 RPM. Máximo BHP de 200 HP .

Todas las partes de la Serie 911L de proceso ANSI son 100% intercambiables con otras bombas ANSI existentes en el mercado.

Impulsor totalmente abierto y altamente eficiente ya que elimina recirculaciones sus venas posteriores reducen las perdidas hidráulicas y la presión en la cámara de sello.

Las bombas básicas se suministran sin recorte de impulsor. El recorte solo aplica a las bombas completas (bomba, base, cople, sello y motor).

Aplicaciones

  • Industria automotriz
  • Industria alimenticia
  • Torres de enfriamiento
  • Pulpa y papel
  • Industria petroquímica
  • Industria farmacéutica

Especificaciones Técnicas de la Serie 911M y 911L – 3500 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
3 x 4-7 10 a 30 550 GPM 275 PSIG 385 PSIG
2 x 3-8 10 a 30 330 GPM 275 PSIG 385 PSIG
3 x 4-8G 10 a 60 850 GPM 275 PSIG 385 PSIG
1 x 2-10 5 a 30 150 GPM 275 PSIG 385 PSIG
1½ x 3-10 10 a 50 350 GPM 275 PSIG 385 PSIG
2 x 3-10 15 a 75 560 GPM 275 PSIG 385 PSIG
3 x 4-10 20 a 100 850 GPM 275 PSIG 385 PSIG
1½ x 3-13 40 a 150 640 GPM 275 PSIG 385 PSIG
2 x 3 -13 50 a 200 950 GPM 275 PSIG 385 PSIG
3 x 4-13 50 a 150 1250 GPM 275 PSIG 385 PSIG

Especificaciones Técnicas de la Serie 911M y 911L – 1750 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
3 x 4-7 1.5 a 5 280 GPM 275 PSIG 385 PSIG
2 x 3-8 1.5 a 5 200 GPM 275 PSIG 385 PSIG
3 x 4-8 3 a 10 620 GPM 275 PSIG 385 PSIG
3 x 4-8G 2 a 7.5 450 GPM 275 PSIG 385 PSIG
1 x 2-10 1.5 a 5 90 GPM 275 PSIG 385 PSIG
1½ x 3-10 1.5 a 5 180 GPM 275 PSIG 385 PSIG
2 x 3-10 3 a 10 280 GPM 275 PSIG 385 PSIG
3 x 4-10 2 a 10 420 GPM 275 PSIG 385 PSIG
3 x 4-10H 3 a 20 750 GPM 275 PSIG 385 PSIG
4 x 6-10 15 a 30 1300 GPM 275 PSIG 385 PSIG
4 x 6-10H 15 a 30 1350 GPM 275 PSIG 385 PSIG
1½ x 3-13 5 a 20 350 GPM 275 PSIG 385 PSIG
2 x 3 -13 7.5 a 20 450 GPM 275 PSIG 385 PSIG
3 x 4-13 15 a 40 800 GPM 275 PSIG 385 PSIG
4 x 6-13 20 a 50 1400 GPM 275 PSIG 385 PSIG

Especificaciones Técnicas de la Serie 911M y 911L – 1150 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
3 x 4-8 1.5 a 3 420 GPM 275 PSIG 385 PSIG
3 x 4-10H 2 a 5 500 GPM 275 PSIG 385 PSIG
4 x 6-10 5 a 10 750 GPM 275 PSIG 385 PSIG
4 x 6-10H 5 a 10 850 GPM 275 PSIG 385 PSIG
4 x 6-13 5 a 15 950 GPM 275 PSIG 385 PSIG

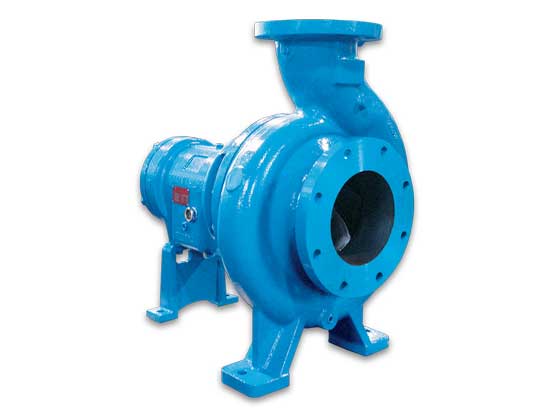

Bombas Centrífugas de Proceso ANSI Modelo 911LX

Series 911LX
Ficha Técnica

Esta bomba de Mann Pumps es la más robusta de los 4 modelo. Las dimensiones van desde 6” 8” y de 8” x 10. Cargas de hasta 67 metros Temperaturas de hasta 177°C. Motores de 880, 1180 y 1780 RPM. Máximo BHP de 250 HP. La voluta y el impulsor se pueden ordenar en distintos materiales de fabricación como hierro dúctil, acero inoxidable, Alloy 20, CD4MCu, Monel, Hastelloy B y Hastelloy C.

Las bombas básicas se suministran sin recorte de impulsor. El recorte solo aplica a las bombas completas (bomba, base, cople, sello y motor).

Aplicaciones del Modelo 911LX:

  • Industria automotriz
  • Industria alimenticia
  • Torres de enfriamiento
  • Pulpa y papel
  • Industria petroquímica
  • Industria farmacéutica

Especificaciones Técnicas de la Serie 911LX – 1780 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
6 x 8-13 40 a 75 2300 GPM 275 PSIG 385 PSIG
8 x 10-13 60 a 150 4200 GPM 275 PSIG 385 PSIG
6 x 8-15 60 a 150 3000 GPM 275 PSIG 385 PSIG
8 x 10-15G 100 a 200 3800 GPM 275 PSIG 385 PSIG

Especificaciones Técnicas de la Serie 911LX – 1180 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
6 x 8-13 15 a 25 1600 GPM 275 PSIG 385 PSIG
8 x 10-13 15 a 40 2800 GPM 275 PSIG 385 PSIG
6 x 8-15 20 a 40 1900 GPM 275 PSIG 385 PSIG
8 x 10-15 40 a 100 3700 GPM 275 PSIG 385 PSIG
8 x 10-15G 30 a 60 2700 GPM 275 PSIG 385 PSIG

Especificaciones Técnicas de la Serie 911LX – 880 RPM

Tamaño HP Flujo Máximo Presión Máx. Trabajo Clase 150 Presión Máx. Trabajo Clase 300
8 x 10-15 20 a 40 2900 GPM 275 PSIG 385 PSIG
8 x 10-15G 15 a 25 2000 GPM 275 PSIG 385 PSIG
